说明

GBase 8a MPP Cluster是南大通用公司自主研发的大规模分布式分析型数据库，8a数据库的表分为复制表、随机分布表和hash分布表，对于SQL语句的执行计划主要是分析集群gcluster层的分布式执行计划步骤，在SQL命令行使用EXPLAIN可以打印出语句的执行计划，根据执行计划再思考如何进行优化。

感谢学友IT小Chen（网名chenoracle）总结整理！

原文请看ITPUB博客：http://blog.itpub.net/29785807/viewspace-2690364/

文章内容已在如下环境上测试：

数据库版本：GBase8a_MPP_Cluster-NoLicense-FREE-8.6.2_build43-R7

相关关键字：GBase 8a MPP Cluster、执行计划、数据库优化

共分为三个部分，文章较长，请耐心查看。

一、多表连接执行计划分析

二、group by执行计划分析

三、优化案例举例

一、多表连接执行计划分析

1. 静态hash join执行计划

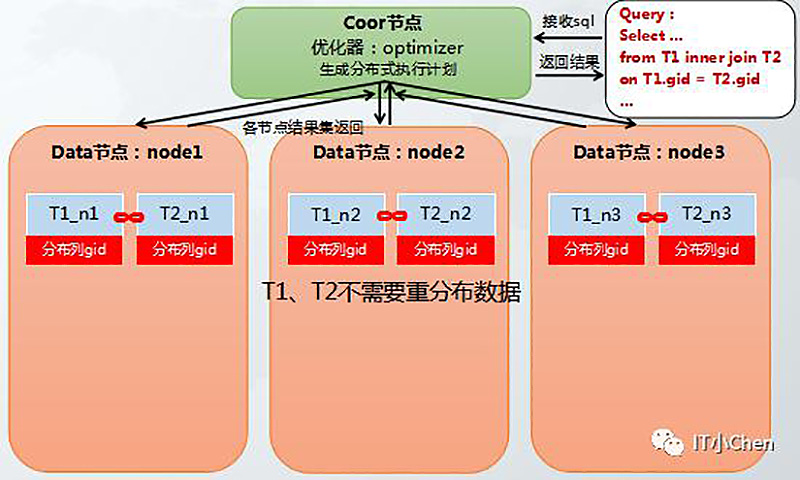

场景：两个hash分布表进行join,并且关联列是hash分布列。

理论上静态hash join是最优的，因为可以直接在各个节点上分别单独执行分布式join算子，不需要拉复制表或hash动态重分布。

但是当hash分布列数据分布严重不均时，既数据倾斜严重，大多数数据集中在某一节点上，效率也会有影响，因为分布式运算时长取决于最慢的节点。

举例说明：

create table t1 (aid int,gid int)  distributed by ('gid');

create table t2 (bid int,gid int)  distributed by ('gid');

insert into t1 values(1,100),(1,200),(2,100),(3,50),(2,20),(6,80),(9,10),(6,0),(3,12),(1,18),(9,1);

insert into t2 values(1,0),(300,12),(1,6),(20,50),(50,10),(1,80),(3,10),(9,15),(20,12),(13,18),(2,1);

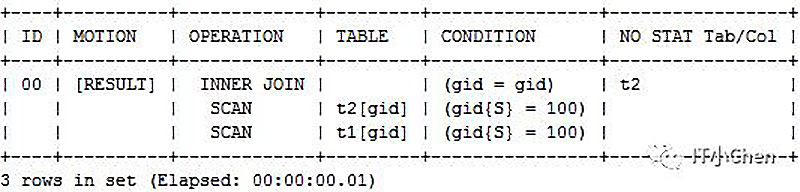

gbase> explain select t1.aid,t2.bid from t1 inner join t2 on t1.gid=t2.gid and t1.gid=100;

备注：

● ID：SQL执行步骤，顺序从下向上

● MOTION：某个步骤的结果处理方式

● OPERATION：某个步骤内的具体执行操作

● TABLE：某个operation涉及的表

● CONDITION：某个operation操作涉及的条件。

● t1[gid]、t2[gid]：表示t1、t2是hash分布表，分布列为gid字段

2. 分布表join复制表执行计划

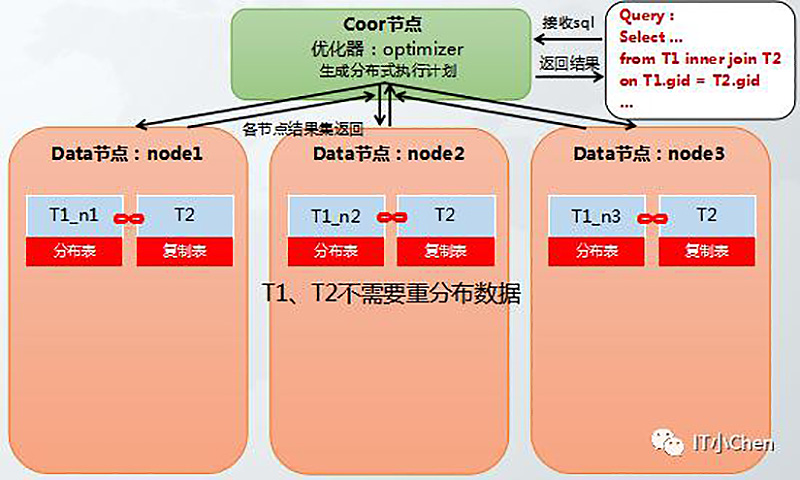

场景：随机分布表或HASH分布表和复制表进行关联。

也可以直接在各个节点上分别单独执行分布式join算子，不需要拉复制表或hash动态重分布。随机分布表和复制表进行关联时数据是被均匀打散到各个节点上的，效率较高。HASH分布表和复制表进行关联效率和hash分布列数据均匀程度有关。

举例说明：

create table t3(bid int,gid int) replicated;

insert into t3 select * from t2;

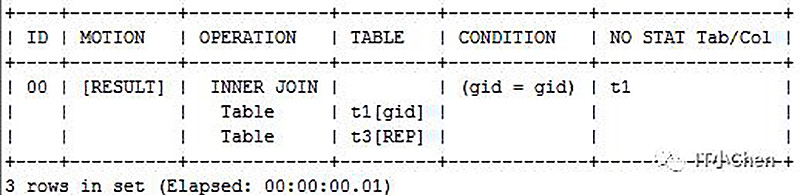

explain select t1.aid,t3.bid from t1 inner join t3 on t1.gid=t3.gid;

备注：

● t1[gid]：表示t1是hash分布表，分布列为gid字段

● t3[REP]：REP是复制表的缩写，表示t3是复制表

3. 小表拉复制表join执行计划

场景：t1,t2两个hash分布表进行关联,其中t2关联列不是hash分布列，当t2数据量较小时，可以基于t2表在各个节点上生成一个t2的复制表，然后t1和t2的复制表进行关联，既将执行计划变成分布表join复制表。

或者 t1随机分布表，t2 hash分布表或随机分布表，其中t2数据量很小，可以基于t2表在各个节点上生成一个t2的复制表，然后t1和t2的复制表进行关联，既将执行计划变成分布表join复制表。

那么到底t2数据量多小才适合拉复制表而不是选择动态重分布呢？有对应的参数进行限制。

举例说明：

create table t4 (aid int,gid int);

create table t5 (bid int,gid int);

insert into t4 values(1,100),(1,200),(2,100),(3,50),(2,20),(6,80),(9,10),(6,0),(3,12),(1,18),(9,1);

insert into t4 select * from t4;

insert into t4 select * from t4;

insert into t4 select * from t4;

insert into t4 select * from t4;

insert into t4 select * from t4;

insert into t5 values(1,0),(300,12),(1,6),(20,50),(50,10),(1,80),(3,10),(9,15),(20,12),(13,18),(2,1);

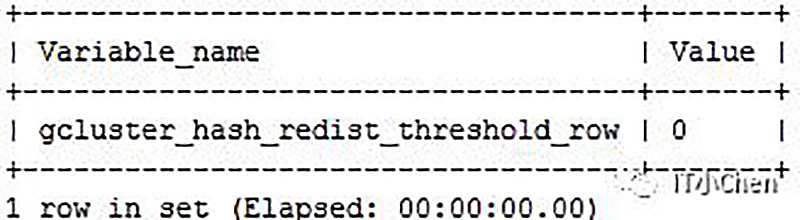

gbase> show variables like '%hash_redist_threshold_row%';

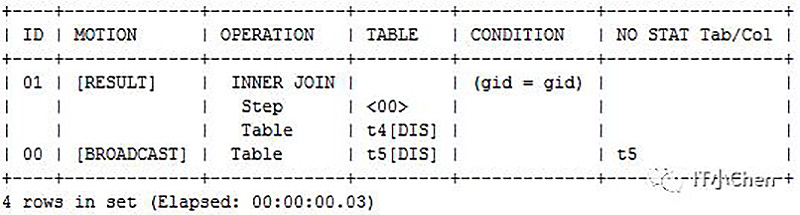

gbase> explain select t4.aid,t5.bid from t4 inner join t5 on t4.gid=t5.gid;

备注：

● t5[DIS]、t4[DIS]：DIS是随机分布表的缩写，表示t4和听是随机分布表

● [BROADCASE]：结果拉成复制表。00步骤是将t5随机分布表拉成复制表

4. 动态重分布hash join执行计划

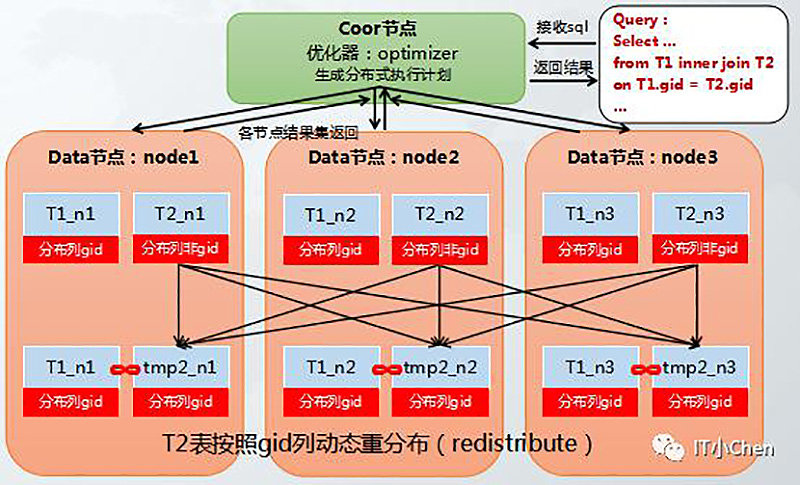

场景：t1,t2两个hash分布表进行关联,其中t2关联列不是hash分布列，T2表按照关联列做hash重分布，再和T1表在各节点分布式join。

举例说明：

t6按照gid做hash重分布，在和t2表关联。

create table t6 (bid int,gid int)  distributed by ('bid');

insert into t6 select * from t2;

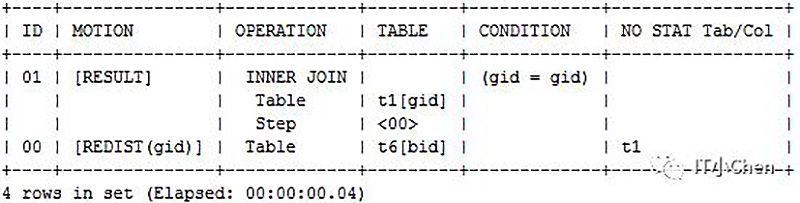

gbase> explain select t1.aid,t6.bid from t1 inner join t6 on t1.gid=t6.gid;

备注：

● [REDIST(gid)]：结果拉成hash分布表，分布键为gid。00步骤是将t6hash分布表拉成以gid为hash分布键的hash分布表

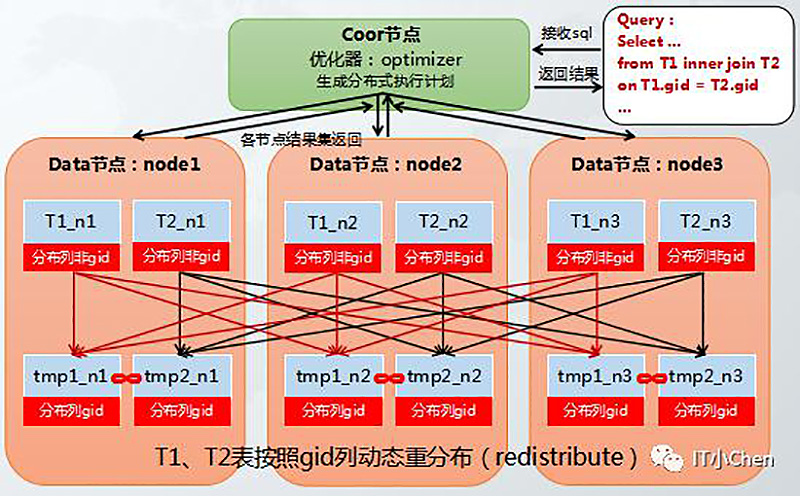

场景：t1,t2两个hash分布表进行关联,其中关联列都不是t1,t2的hash分布列，T1表和T2表都按照gid做hash重分布，重分布后再分布式各节点执行join

举例说明：

T6表和T7表都按照gid做hash重分布，重分布后再分布式各节点执行join

create table t7 (aid int,gid int)  distributed by ('aid');

insert into t7 select * from t1;

gbase> explain select t7.aid,t6.bid from t7 inner join t6 on t7.gid=t6.gid;

备注：

● [REDIST(gid)]：结果拉成hash分布表，分布键为gid

● 00步骤是将t7表拉成以gid为hash分布键的hash分布表

● 01步骤是将t6表拉成以gid为hash分布键的hash分布表

二、表group by操作几种场景分析

1. 静态hash group by执行计划

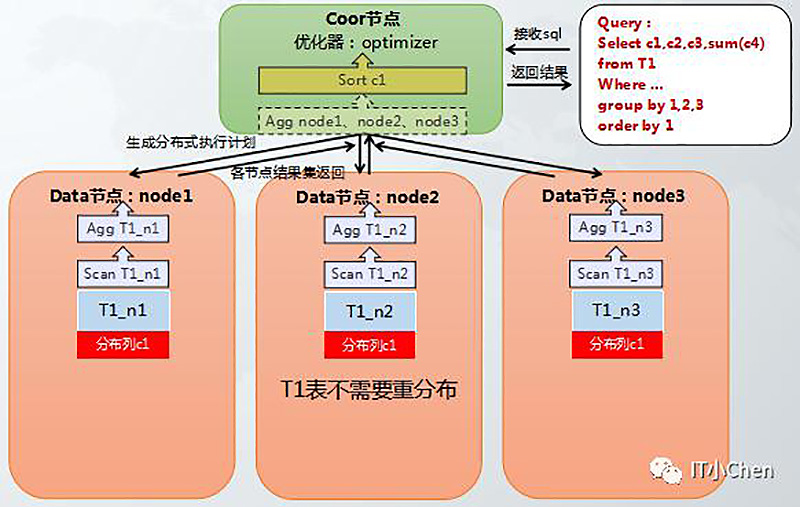

场景：hash分布表在执行group by操作时，分组的列中包含hash分布列，不需要动态重分布和二阶段group by，各个节点分布在本地进行group by后汇总结果集即可，效率最高。

举例说明：

gbase> create table t0 (c1 int,c2 varchar(10),c3 int,c4 int) distributed by ('c1');

gbase> insert into t0

values(1,'a',100,1),(2,'b',1,1),(100,'a',12,1),(1,'c',16,1),(3,'d',22,1),(4,'e',1,1),(1,'a',8,1),(200,'e',16,1),(200,'abc',12,1),(8,'x',12,1);

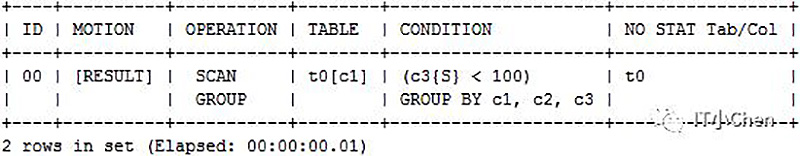

gbase> explain Select c1,c2,c3,sum(c4) from t0 where c3<100 group by 1,2,3;

2. 动态重分布group by执行计划

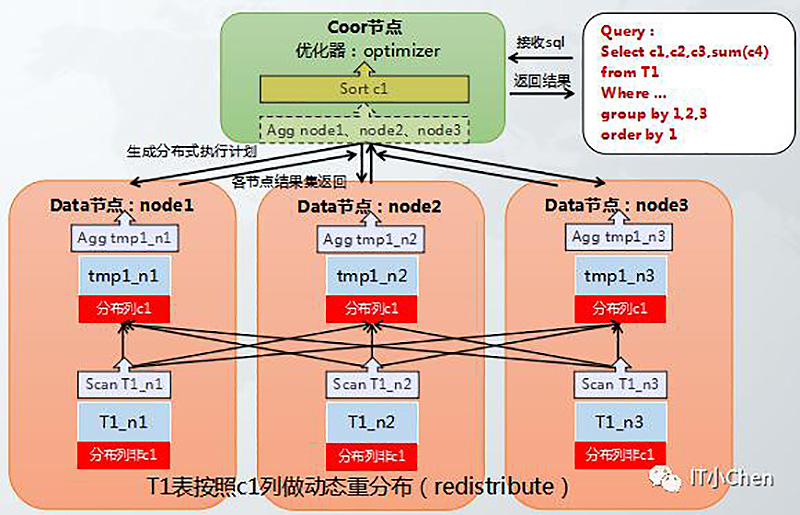

场景：hash分布表在执行group by操作时，分组的列中不包含hash分布列，需要动态重分布或二阶段group by，效率较低，具体执行动态重分布还是二阶段group by受参数gcluster_hash_redistribute_groupby_optimize控制。动态重分布是将group by后的第一列作为hash分布列，动态生成hash分布表，再进行group by操作。

举例说明：

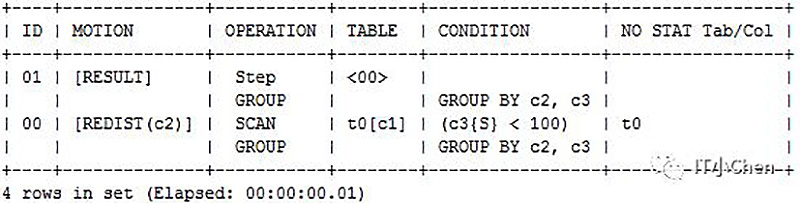

gbase> explain Select c2,c3,sum(c4) from t0 where c3<100 group by c2,c3;

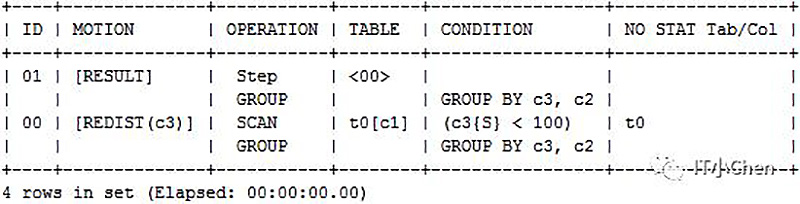

gbase> explain Select c2,c3,sum(c4) from t0 where c3<100 group by c3,c2;

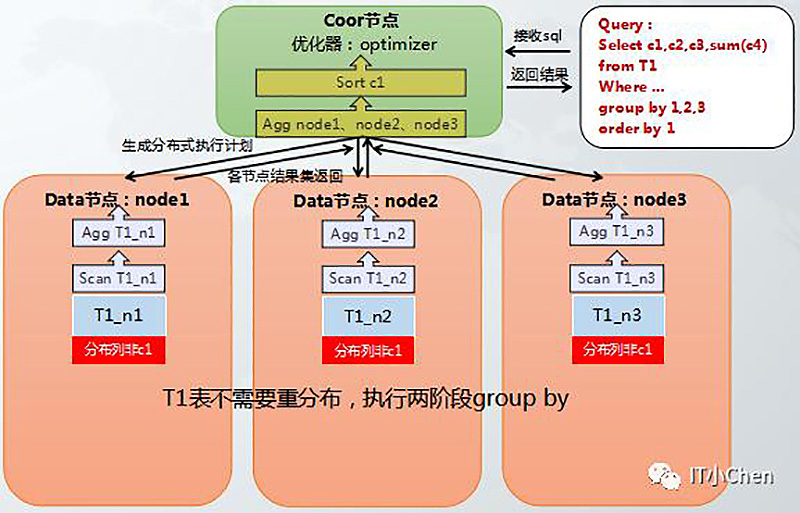

3. 两阶段group by执行计划

场景：hash分布表在执行group by操作时，分组的列中不包含hash分布列，需要动态重分布或二阶段group by，效率较低，具体执行动态重分布还是二阶段group by受参数gcluster_hash_redistribute_groupby_optimize控制。在进行两阶段group by时，各个节点分别进行group by操作，将结果集汇总到集群层，在集群层再进行一次group by操作，汇总后结果集越大，性能越差。

举例说明：

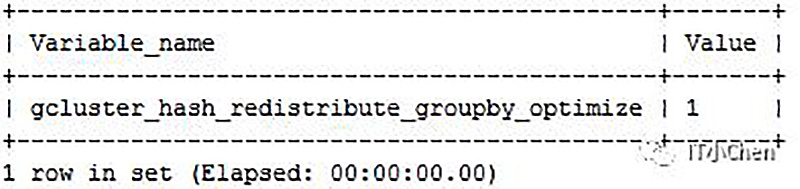

gbase> show variables like 'gcluster_hash_redistribute_groupby_optimize';

gbase> set gcluster_hash_redistribute_groupby_optimize=0;

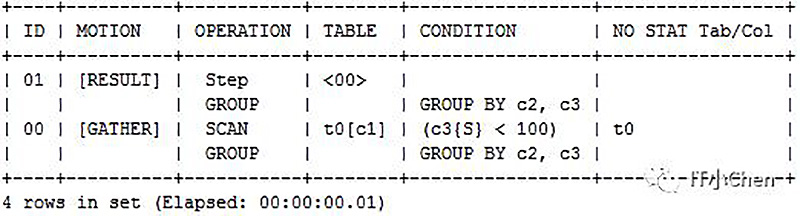

gbase> explain Select c2,c3,sum(c4) from t0 where c3<100 group by c2,c3;

备注：

● [GATHER]：结果发送到汇总节点；

三、优化案例举例

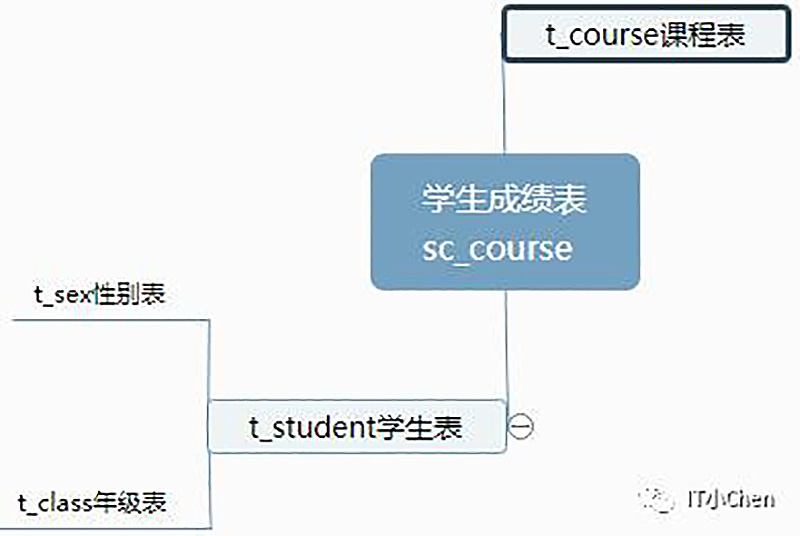

原SQL：

 select distinct a.class_name,b.sno,b.sname

     from t_class a,t_student b,t_sex c,sc_course d

     where a.class_id = b.class_id

     and c.sex_id = b.sex_id

     and b.sno = d.sno

     and d.grade < 60;

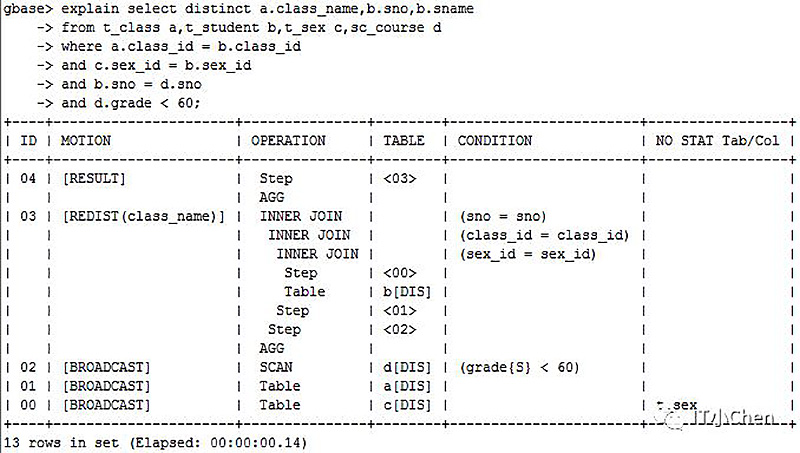

通过执行计划可知：

1 t_sex拉复制表

2 t_class拉复制表

3 sc_course通过grade条件过滤后拉复制表

4 t_student随机分布表和t_sex复制表通过sex_id=sex_id进行关联

5 上一步结果集和t_class复制表通过glass_id进行关联

6 上一步结果集和sc_course复制表进行关联通过sno进行关联

7 上一步结果集合根据class_name列进行动态重分布(因为有distinct操作)

8 上一步结果集合并返回给客户端

当前存在的问题分析：

上述所有表都属于随机分布表，在多表关联时，数据库自动将t_sex、t_class、过滤后的sc_course拉复制表，和t_student随机分布表进行关联，其中sc_course即使通过条件过滤后数据量还是比较大，拉复制表的代价很大。

优化解决方案：

t_sex、t_class表数据量很小，由随机分布表改成复制表。

sc_course和t_student数据量较大，由随机分布表改成HASH分布表，分布列为关联列。

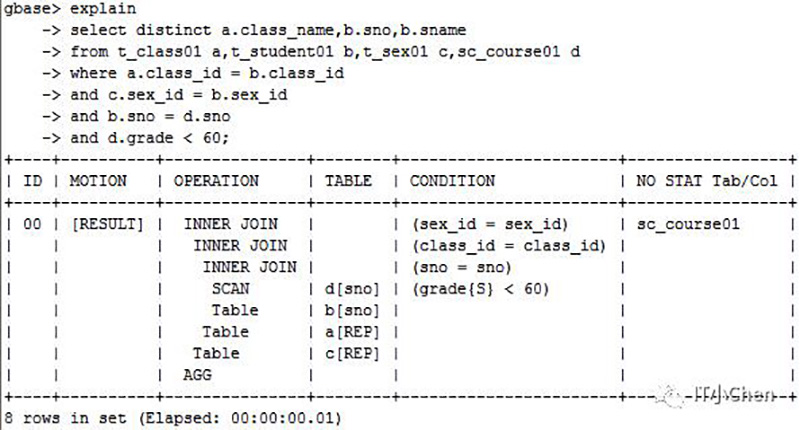

优化后：

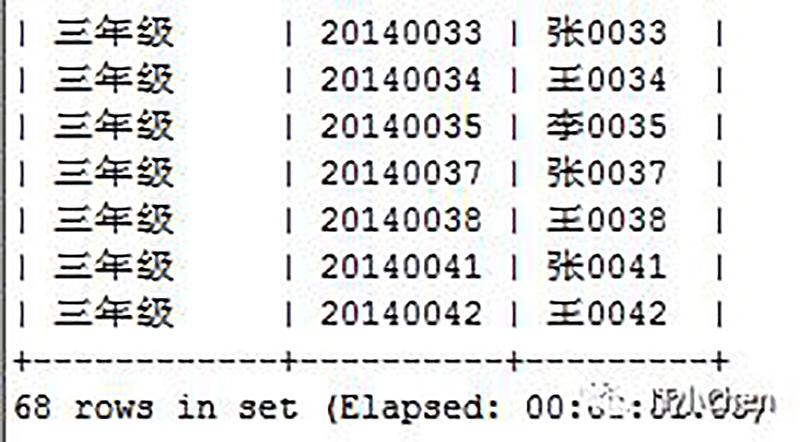

gbase> select distinct a.class_name,b.sno,b.sname from t_class01 a,t_student01 b,t_sex01 c,sc_course01 d where a.class_id = b.class_id and c.sex_id = b.sex_id and b.sno = d.sno and d.grade < 60;

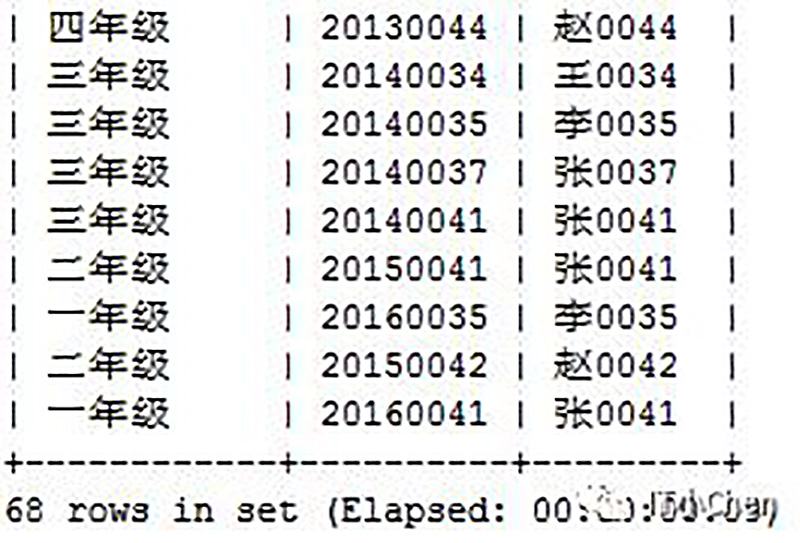

SQL执行时间由1.03秒优化到0.09秒

1 sc_course01表为hash分布表,sno为hash列，通过grade<60条件过滤扫描。

2 t_student01表为hash分布表,sno为hash列，全表扫描。

3 sc_course01和t_student01通过sno列进行关联。

4 上一步结果集和t_class01表通过class_id进行关联。

5 上一步结果集和t_sex01表通过sex_id进行关联。

6 合并结果集，返回到客户端。

以上就是对分布式执行计划分析和简单优化案例的介绍，希望能帮助大家用好GBase 8a MPP Cluster产品。
