背景

企业数据库负载通常可分为两类：OLTP（联机事务处理） 与 ​OLAP（联机分析处理)） ​。OLTP 以点查、更新为主，追求高并发与低延迟；OLAP 以范围扫描、聚合统计为主，追求吞吐与分析性能。两者的访问模式差异巨大，传统数据库往往只能"二选一"：

存储模式	强项	短板
纯行存	点查、更新性能优异	范围扫描与聚合效率低，如 select count(*) 需全表扫描整张表，性能非常慢
纯列存	列式扫描、聚合分析快	无法实时更新，更新性能非常差，基本无法支撑实时写入

以 PostgreSQL / openGauss 这类传统行存数据库为例，select count(*) 这类统计查询每次都要顺序扫描整张表，性能瓶颈明显；而列存虽然能彻底缓解这一缺陷，但传统列存又难以做到行级的实时更新。

核心诉求

用户希望​用一套数据库同时享有行存的高并发查询与列存的高速分析​，实现架构更简单、数据更新更实时，无需在多套系统之间搬运数据。

HTAP（Hybrid Transaction/Analytical Processing，混合事务分析处理） 正是为这一诉求而生。GBase 8c 通过行列双存机制落地 HTAP 能力。

HTAP 行列双存核心思想

行列双存也称之为 HTAP，其核心思想非常直观：

一张表​既保存行存数据，又保存列存数据​，两份数据独立存储。

• 对于 ​TP 业务​（点查、更新）→ 走行存查询；
• 对于 ​AP 业务​（范围查询、聚合统计，如 select count(1) from k1;）→ 走列存查询。

由此完美适配 OLTP / OLAP 混合负载场景，解决传统单一行存储模式下的性能瓶颈：

• 行存保障高并发点查与实时更新；
• 列存弥补行存全表扫描、聚合统计的性能缺陷；
• 同时克服了传统列存无法实时更新的短板，保证数据更新的实时性；
• 让客户用一套数据库即获得两种能力，架构更简单、数据更新更实时。

架构总览

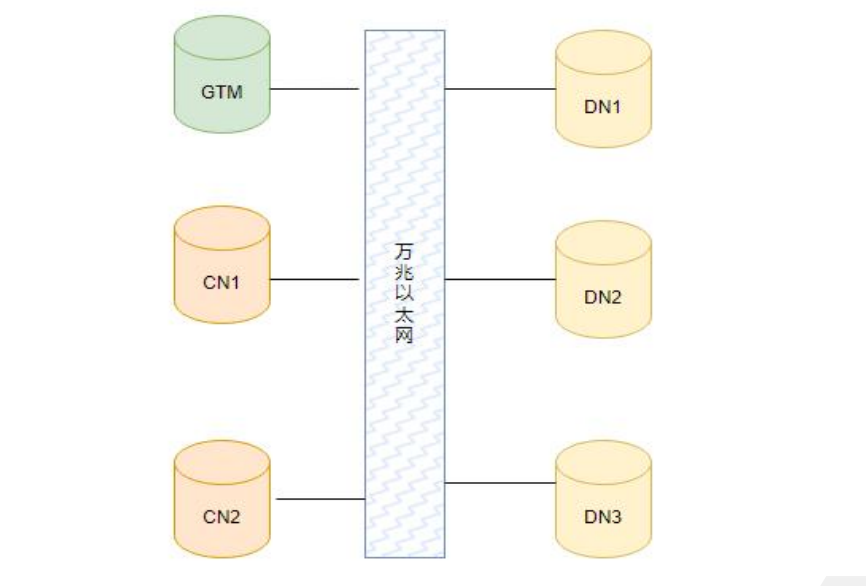

GBase 8c 采用分布式架构，由 GTM 节点 + 多 CN + 多 DN 组成：

节点	职责
GTM	全局事务管理器，主要提供事务 ID 等全局事务信息
CN	对外提供应用接入节点，并参与计算；不保存表数据，仅保存系统表、数据字典等元数据
DN	存储全部表数据，并承担主要的数据计算

​表数据全部保存在 DN 节点，CN 节点不持有用户数据​，这是理解后续实现的前提。

核心概念

在深入实现之前，先厘清几个关键概念：

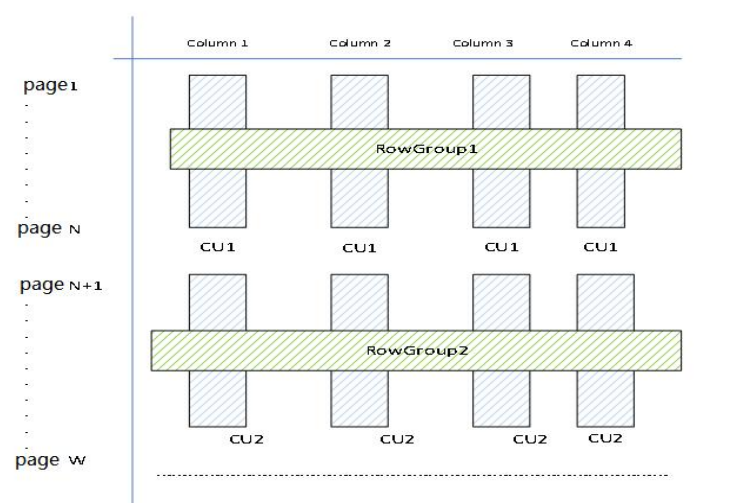

行块（Row Block）

行存数据与列存数据的对应关系，通过对行存数据进行水平切分建立：

• 将行存表按 1024 页为单位进行水平切分，切成一块一块的​行块​；
• 每个行块是后续列存构建与重建的基本粒度。

Row Group 与 CU

• 列存侧通过 Row Group 对行块进行管理，一个 Row Group 对应一个行块；
• 行块中的每一列数据会形成一个 ​**CU（Column Unit，列单元）**​；
• 一个组有多少列数据，就生成多少个 CU。

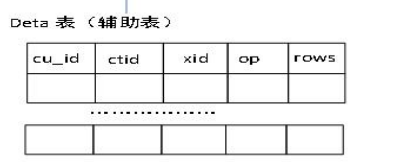

Delta 表

列存数据无法直接承载频繁的增删改，因此引入 Delta 表承接变化数据：

• Delta 表保存对应行存中的行号以及该行数据属于​哪个 CU​；
• 采用物理页级记录策略——每个物理页只要有修改，就在 Delta 表中保存一条记录，而不是为每一行记录一条；
• 这样 Delta 表的数据量可以​减少几个数量级​，对列存 insert / update / delete 的性能影响基本可以忽略。

三张物理表

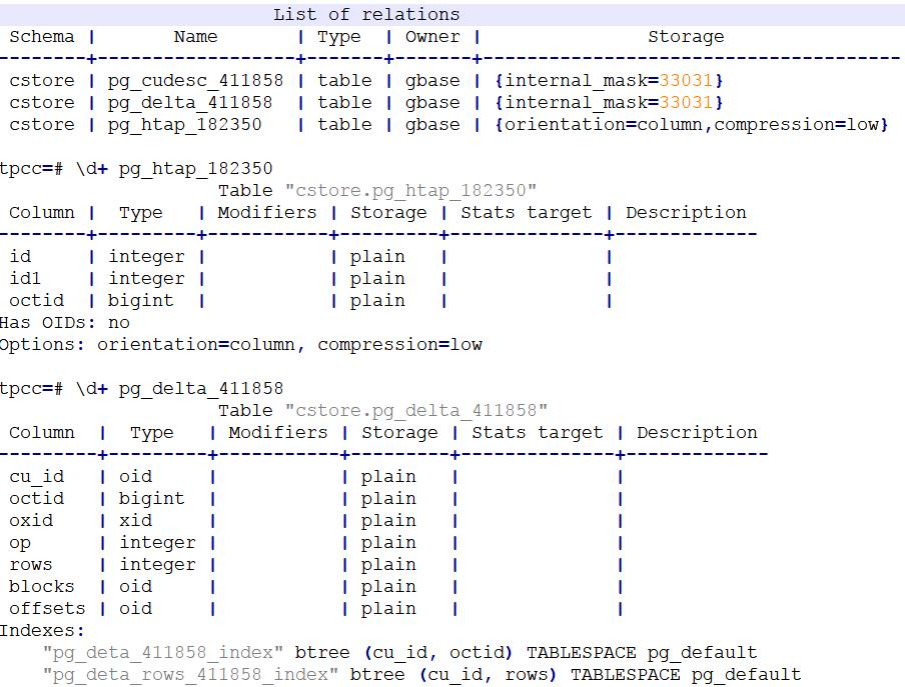

触发行列双存后，每个 DN 会创建三类表协同工作：

表	作用
列存表	保存列存数据（CU）
CU 描述表	与列存表共同构成完整列存，通过描述符寻址定位 CU
Delta 表	保存变化（增量）数据，记录哪些 CU 的哪个物理页发生了变化

pg_htap 系统表

• CN 侧维护一个 ​pg_htap 模块​，用于保存​行列变换命令​；
• 由于 IMCS 描述符等均为内存信息，​断电后可能丢失​，上电重启时系统会从 pg_htap 表中读取命令，恢复内存中的 cache 信息。

功能实现与效果展示

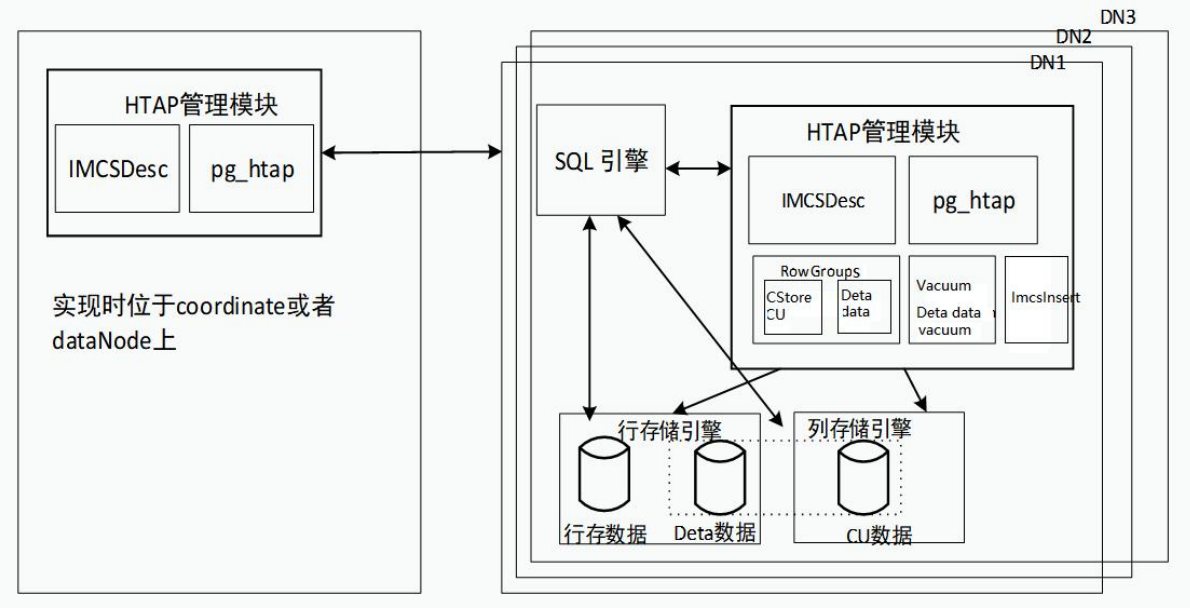

CN 侧：IMCS 描述符

• 在 CN 上实现一个 ​IMCS 描述符​，本质是一个​哈希表​，记录哪些表已启用行列双存功能；
• 配合 pg_htap 系统表实现命令持久化与上电恢复。

DN 侧：CU 与存储管理

DN 在 CN 功能之外，还多出 ​CU 与存储的管理​：

• ​CU 组管理​：保存 CU 组（即一个行块）的组织关系；
• ​CU 重建​：当增量数据积累过多时对 CU 进行重建；
• ​CU 更新管理​：对 CU 的更新进行管理。

实现上，行列双存表涉及行存存储引擎与列存存储引擎两个存储：

• 行存引擎基本无变化，改动很小；
• 主要改造集中在​列存引擎​：
  • CU 部分保存在列存存储中；
  • Delta 表（变化数据）保存在行存中。

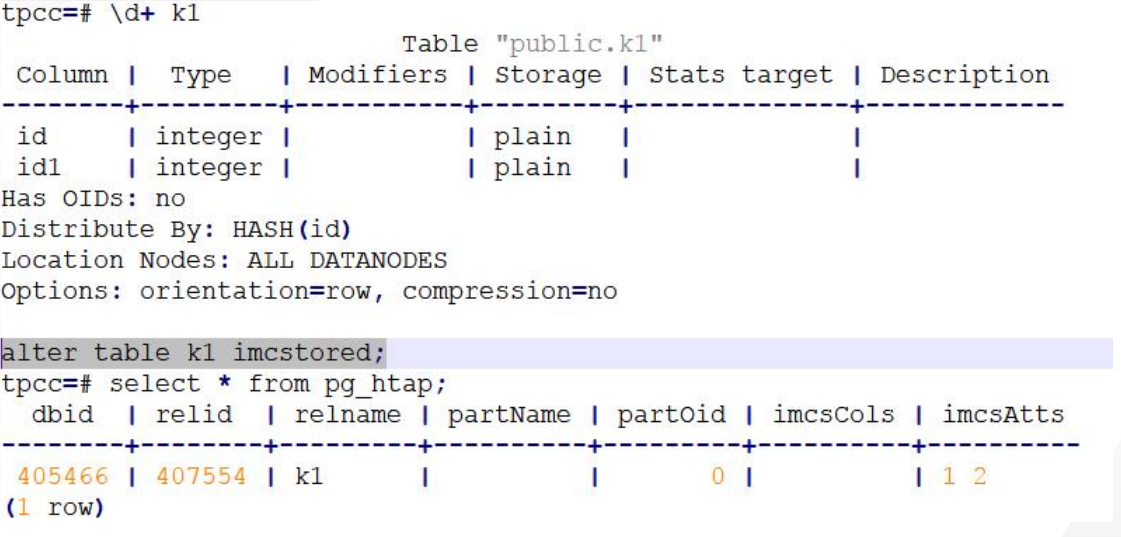

触发方式

行列双存​在建表时不指定​，而是在建表完成后，通过​命令进行触发​：

1. 客户端下发行列双存转换命令；
2. 命令被保存到系统表（pg_htap 模块）；
3. 上电重启后依据系统表执行恢复。

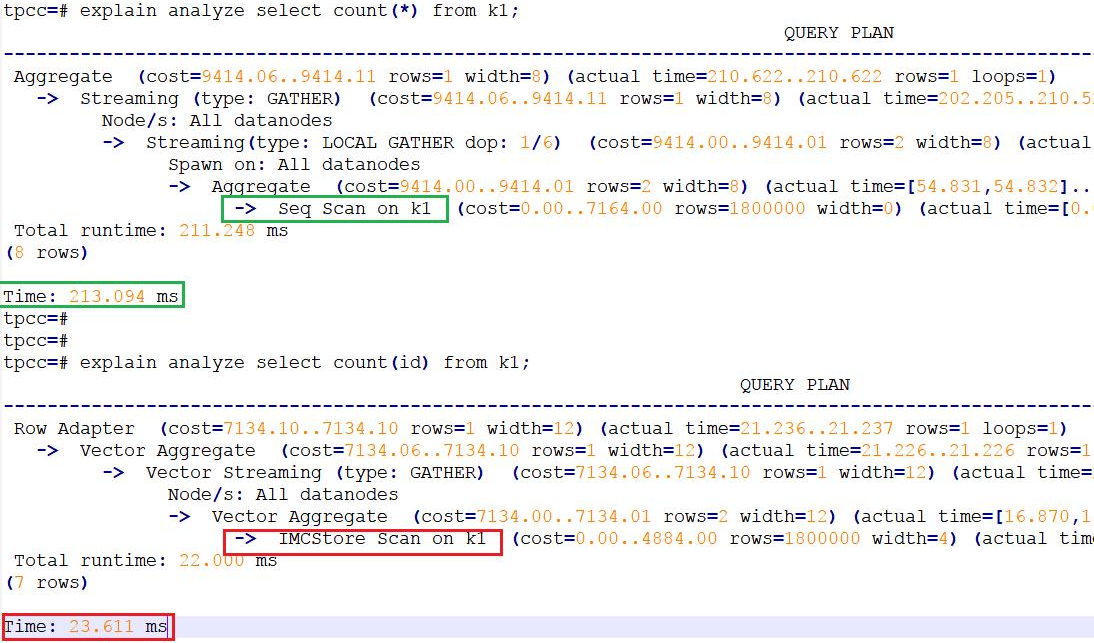

查询效果：全表扫描

以 select count(*) 为例对比执行路径：

场景	执行路径	效果
传统行存表	顺序扫描全表	性能慢
行列双存表	走​IMCstore 节点​（列存数据）	无增量修改时性能提升数倍

实测演示中，同一查询从 ​213ms 降至 23ms​。需要说明的是：如果 Delta 表中存在增量数据，实际仍可取得数倍提升，但效果不会有纯列存演示那么理想。

行列混合查询

支持​行列混合查询​——一个查询中既包含点查又包含范围查询时：

• 范围查询部分走列存扫描；
• 点查部分走传统索引扫描。

以上路由由数据库系统​自动完成​，无需人工干预。

关键流程介绍

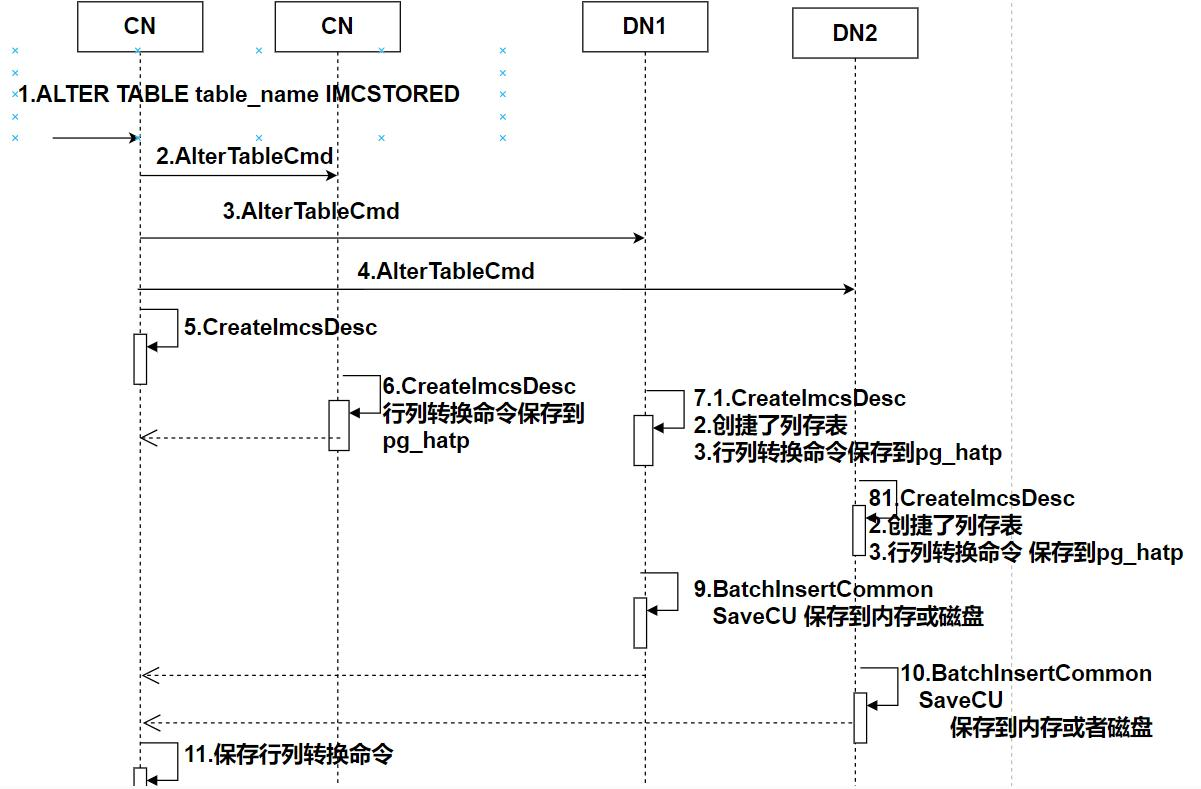

1. 行列转换流程

行列双存的内部实现流程如下：

1. 客户端通过命令行方式触发转换命令；
2. 命令经接入点 CN 向所有 CN 和 DN 广播；
3. ​CN 节点​：创建哈希记录，标识该表具有行列双存属性，并将命令保存到系统表（pg_htap 模块）；
4. ​DN 节点​：除上述动作外，创建列存表、CU 描述表、Delta 表，然后本地多线程遍历行存表——每个线程负责分配到的物理页，扫描数据、构建 CU 并保存到列存中。

当前实现使用 9 个线程进行扫描，尽管保存 CU 环节部分操作仍需串行，整体性能依然可观：​几千万行数据大约只需几秒即可完成转换​。

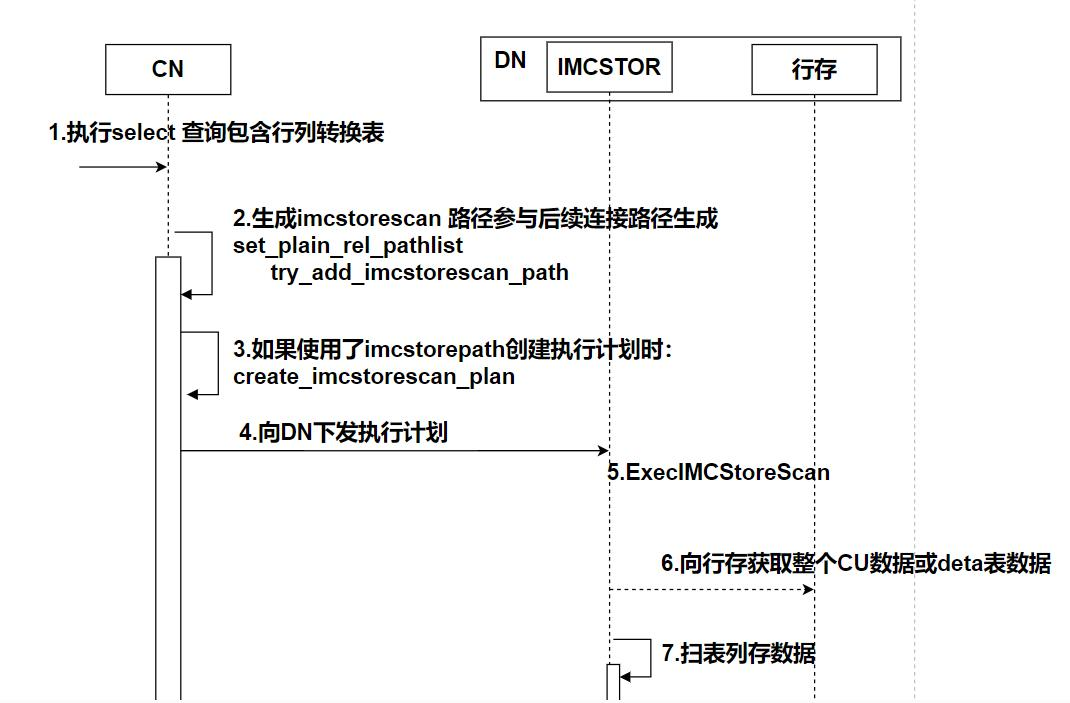

2. 查询流程

1. ​CN 生成执行计划​：检查表是否使能行列双存；
   • 若已使能，创建 ​IMCstore Scan 扫描路径​；
   • 将该路径与正常顺序扫描路径进行​代价比较​；
   • 若 IMCstore 路径代价更小，则保留该路径，最终生成 ​IMCstore 执行计划​。
2. CN 下发执行计划到需要执行的各 DN 节点；
3. ​DN 执行​：与传统的"列存作为数据保存容器"不同，这里的 bitmap 等特性均不适用，而是由 IMCstore 模块依据 Delta 表信息重新构建两个扫描位图：
   • ​增量数据扫描 bitmap​；
   • ​删除 bitmap​（CU 的删除位）。

对每个 CU 扫描时，分三种情况处理：

情况	说明	处理方式
CU 无效	CU 损坏；或 CU 重建期间因 MVCC 多版本导致事务不一致——描述符表保存于表内、重建在 DN 独立进行且未在 CN 层锁表，重建完成后可能仍读到旧描述符，旧描述符与新 CU 数据无法对应而报错	向行存获取完整 CU 数据
Delta 表有数据	先扫描该 CU 的 Delta 表数据，通过删除 bitmap 过滤掉已删除物理页包含的行，再扫描剩余 CU 数据	Delta 表 + CU 列存联合扫描
无 CU 记录	如新插入的数据尚未生成 CU，仅在 Delta 表有记录	向行存获取完整 CU 数据

性能退化风险 如果增删改特别多、Delta 表数据量大且 CU 数据基本被删空，查询性能会明显下降。此时需要执行 CU 重建流程：在表空闲时，从行存表重新扫描整份数据，构建完整 CU 后落盘。

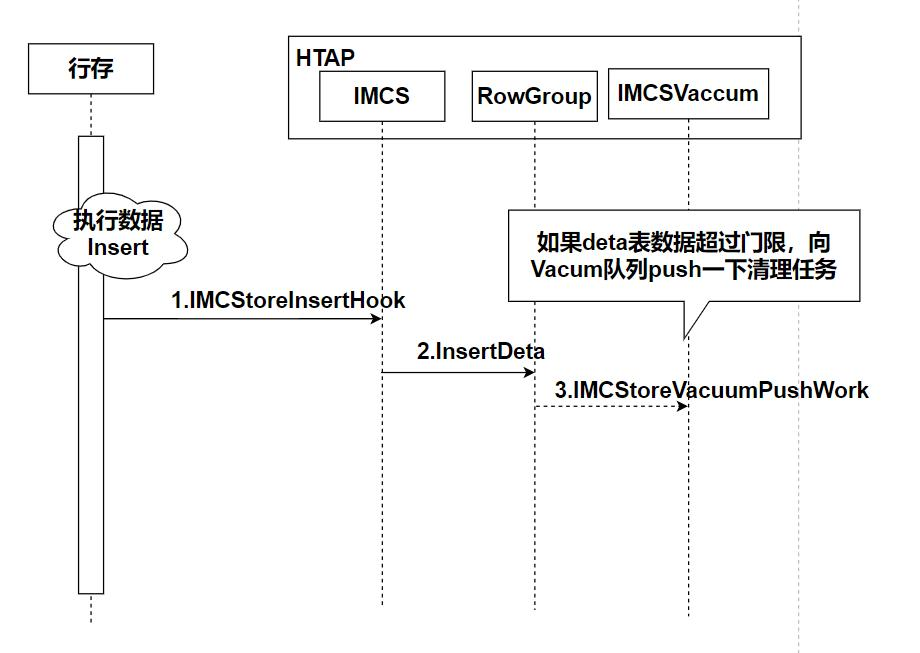

3. 数据更新流程

数据更新流程（含增删改及 copy 流程）相对简单：

1. 行存插入一行数据后，​**通知列存（HTAP 模块）**​；
2. 判断该行对应的物理页是否已有修改记录：
   • 无修改 → 在 Delta 表中保存一条记录；
   • 已有修改 → 统计信息后直接返回，不再向 Delta 表插入数据。

​物理页级记录的效果​：假设每个物理页平均保存 100 行数据，插入 100 万行数据，Delta 表只需保存约 1 万条记录。否则 Delta 表数据体量过大会导致重建时频繁修改删除，性能急剧下降，甚至需要完整的 vacuum。

​CU 重建任务触发​：插入操作完成后，HTAP 模块统计行存表的变化情况（数据量或页数）：

• 物理页变化 ​超过 200 页​；
• 或行数据增删变化 ​超过 3 万行​；

满足任一条件即构建一条 ​CU 重建任务​，压入任务队列，由独立的重建线程周期性地取出执行，每次重建一个表的 CU。

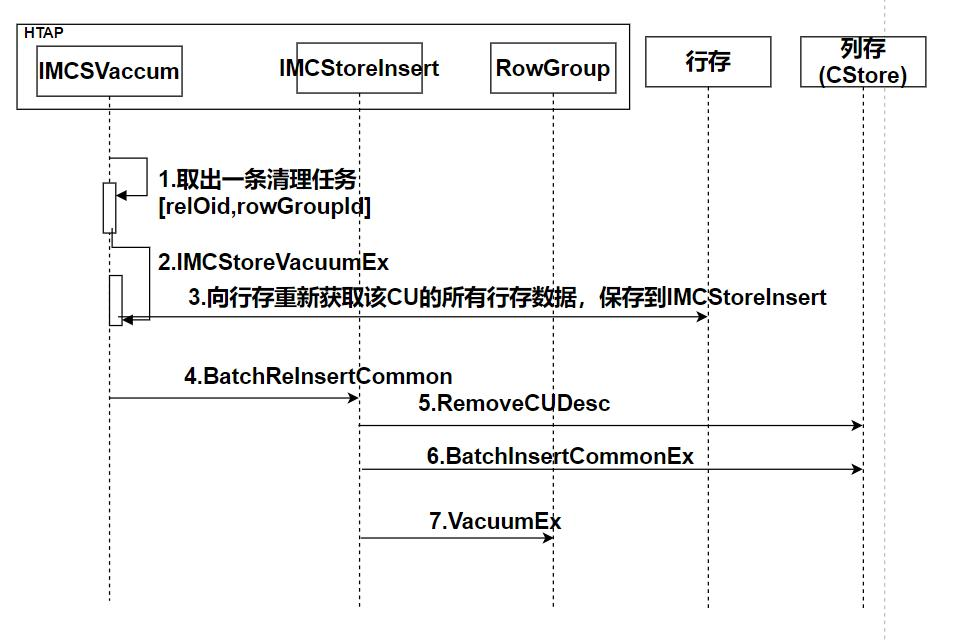

4. 自动 CU 重建（HTAP 关键技术）

CU 重建是 HTAP 落地的​关键核心技术​：

如果增量数据非常多而又不能及时重建，对于高并发 TP 业务，可能用不了多久，列存性能就会赶不上行存。

更深层的问题在于 ​CN 与 DN 信息不一致​：执行计划由 CN 生成，而变化数据保存在 DN 侧，CN 并不感知 DN 的增量数据情况。它单纯基于 CU 内数据评估执行计划代价，认为计划很快，实际上数据已高度劣化，按列存查询可能已经非常慢。

重建机制的设计要点：

• ​独立任务 + 周期遍历​：单独启动任务线程，周期性遍历任务队列，逐表重建；
• ​Try Open 机制​：为避免与表上的排它锁产生死锁，改造原有打开表的方式——​不排队、直接重试​；若重试多次仍无法打开，则将该表​扔回队列尾​，继续处理下一条；
• ​完整锁表​：事务型数据库若不锁表，构建出的 CU 数据可能不完整、不一致，导致列存查询结果与行存差几条数据，因此重建时一定是​完整锁表​；
• ​重建与切换​：锁表后扫描该 CU 对应的所有物理页，重新生成 CU → 删除原 CU 描述符 → 将新描述符插入 CU 描述表 → 新 CU 数据落盘。

旧描述符的处理 由于描述符与 CU 数据没有多版本概念，扫描时可能拿到旧描述符对应到​新 CU 数据​，校验必然不一致。因此扫描时会判断获取到的描述符是否为旧版本：若是，则​到行存获取数据​，不再扫描 CU。 这也正是"行列双存的优势"——​随时可以从行存获取每个 CU 的完整数据​，为 CU 重建、故障恢复提供了兜底能力。

总结与展望

核心优势

GBase 8c 行列双存（HTAP）通过"一份数据、两套存储"的设计，实现了：

• 一套数据库搞定混合负载 — TP 点查/更新走行存，AP 范围/聚合查询走列存，自动路由、无需人工干预；
• 架构更简单 — 无需维护两套独立系统及数据搬运链路；
• 更新实时 — 物理页级 Delta 表机制让列存对增删改的开销基本可忽略，克服传统列存无法实时更新的短板；
• 性能有保障 — 全表扫描等 AP 查询性能提升数倍（实测 213ms → 22ms）；
• 自愈能力强 — 自动 CU 重建 + 行存兜底，保证长期高并发 TP 写入下列存分析性能不退化的底线。

适用场景

• 同时存在高并发事务写入与实时统计分析的混合负载业务；
• 需要 ​TP 与 AP 数据强一致​、无法容忍 T+1 数据搬运的实时分析场景；
• 希望以一套分布式数据库替代"OLTP 库 + OLAP 库 + ETL"组合架构的客户。

一句话总结

GBase 8c 行列双存（HTAP）= 一份数据两套存储，行存保 TP 高并发，列存提 AP 快分析，自动路由、实时更新、自动重建，一套数据库搞定 OLTP / OLAP 混合负载。
