WINDOWS环境下模拟ARM架构操作系统虚拟环境

1. 主要解决问题

(1) 随着国产替代化进程的推进，ARM架构的项目环境越来越多，为了方便在ARM环境下对产品功能和性能进行测试，特研究了该方法，该方法使这一需求得以实现，

(2) 该方案解决了arm版本的产品测试必须依赖拥有arm架构的物理机的限制。可以在windows或linux宿主环境下虚拟arm架构虚拟机。

(3)该方案解决了传统vmware和Visual Box软件无法模拟ARM架构的虚拟机，因此也无法进行ARM架构的操作系统的安装，进而也无法安装ARM架构的GBase8a arm版本的产品进行测试。该方法使这一需求得以实现。

2. 准备工作

（1）在QEMU的官方网站上下载模拟器软件qemu-w64-setup-20240903.exe，并进行安装。

安装过程中如果出现类似api-ms-win-core-path-l1-1-0.dll 等dll文件的报错，可以先下载对应的dll文件，并将文件放在c:\windows\system32和c:\windows\syswow64这两个目录下即可。

（2）准备需要虚拟的操作系统安装文件，如本例的CentOS-7-aarch64-Everything.iso

（3）下载对应版本的bios固件，如本例的QEMU_EFI.fd

3.使用方式

（1）创建虚拟机文件

"D:\INSTALL\QEUM\qemu\qemu-img.exe" create -f qcow2 "E:\armtest\centos7arm.qcow2" 40G

以上命令含义是： 在E:\armtest\目录下创建大小为40GB的虚拟机文件centos7arm.qcow2

该命令输出以下内容，说明创建成功

 C:\Users\Administrator>"D:\INSTALL\QEUM\qemu\qemu-img.exe" create -f qcow2 "E:\a
rmtest\centos7arm.qcow2" 40G
Formatting 'E:\armtest\centos7arm.qcow2', fmt=qcow2 cluster_size=65536 extended_
l2=off compression_type=zlib size=42949672960 lazy_refcounts=off refcount_bits=1
6

（2）启动虚拟机

"D:\INSTALL\QEUM\qemu\qemu-system-aarch64.exe" -m 8G -cpu cortex-a72 -smp 4 -M virt -bios "E:\armtest\QEMU_EFI.fd" -device VGA -device nec-usb-xhci -device usb-mouse -device usb-kbd -drive if=none,file="E:\armtest\centos7arm.qcow2",id=hd0 -device virtio-blk-device,drive=hd0 -drive if=none,file="E:\software\CentOS-7-aarch64-Everything.iso",id=cdrom,media=cdrom -device virtio-scsi-device -device scsi-cd,drive=cdrom  -net nic -net user,hostfwd=tcp:127.0.0.1:2222-:22

以上命令含义是： 以内存8GB,  cpu类型是cortex-a72，代表arm架构cpu，4核心 ， QEMU_EFI.fd是一个efi架构的固件，类似于BIOS，可以在随文附加中下载 , 以我们刚创建的磁盘文件E:\armtest\centos7arm.qcow2为虚拟机磁盘，安装E:\software\CentOS-7-aarch64-Everything.iso 这个操作系统（注意该iso文件必须为arm版本），hostfwd=tcp:127.0.0.1:2222-:22表示将windows的2222端口影射给虚拟机的22端口，便于后期使用ssh客户端链接虚拟机。

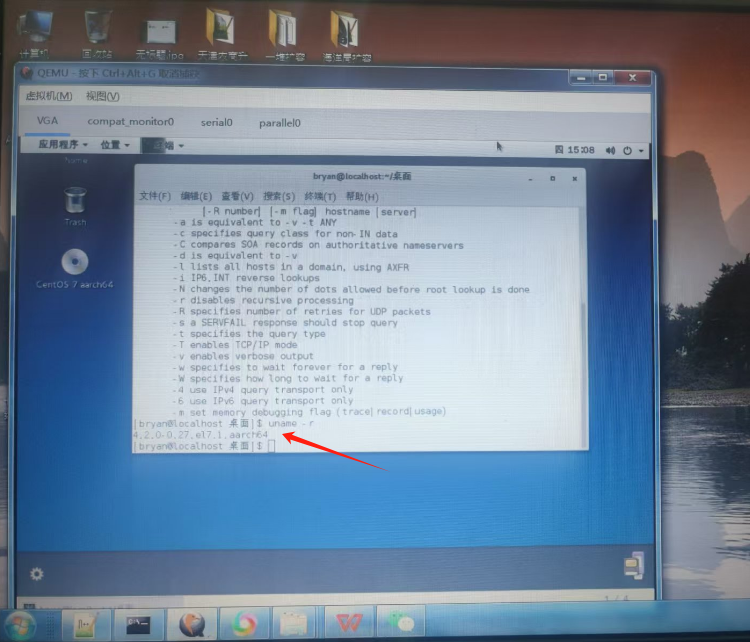

最终的安装效果如图：

（3）ssh客户端登录虚拟机

在虚拟机里网络配置，就用默认的eth0 ，采用DHCP , 自动获取ip，无需自己设置静态ip

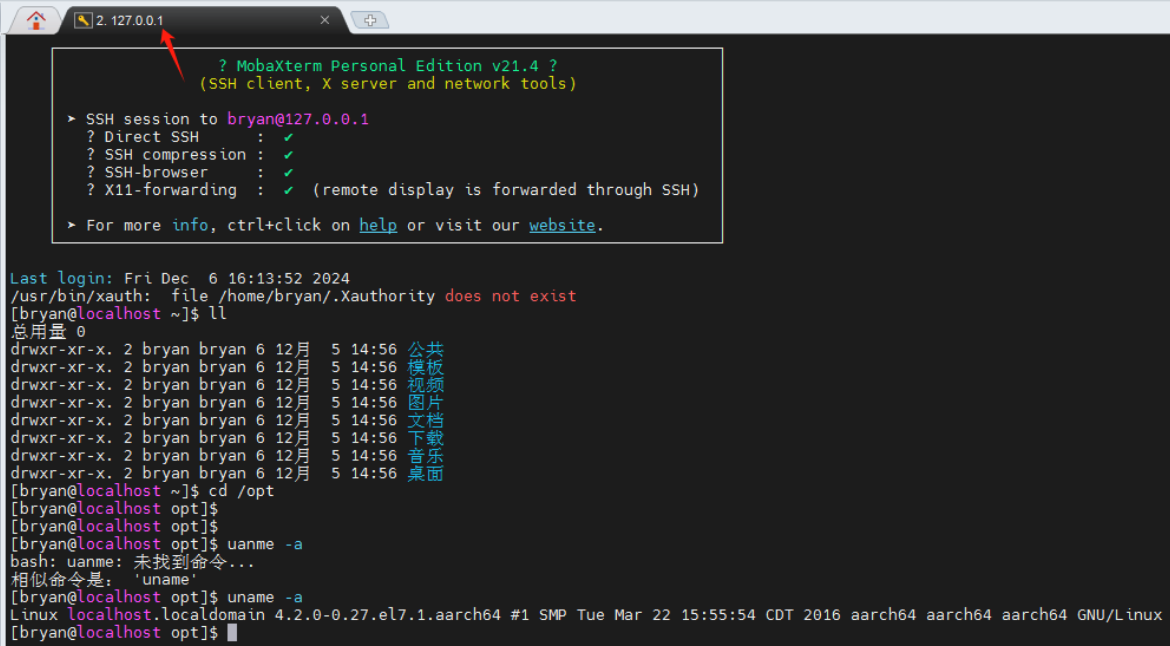

使用ssh客户端链接虚拟机时，如用moba，就直接连接127.0.0.1  2222 端口就可以了，可以执行命令和传输文件。如下图：

（4）关闭窗口后，如需再次开启，由于磁盘文件中保存了虚拟机关机前的最后状态，因此，下次开机时，命令变成如下方式：

"D:\INSTALL\QEUM\qemu\qemu-system-aarch64.exe" -m 10G -cpu cortex-a72 -smp 8, -M virt -bios "E:\armtest\QEMU_EFI.fd" -device VGA -device nec-usb-xhci -device usb-mouse -device usb-kbd -drive if=none,file="E:\armtest\centos7arm.qcow2",id=hd0 -device virtio-blk-device,drive=hd0 -drive if=none,file=,id=cdrom,media=cdrom -device virtio-scsi-device -device scsi-cd,drive=cdrom -net nic -net user,hostfwd=tcp:127.0.0.1:2222-:22

4. 参考文件

（1）注意：以上步骤在win7环境下测试通过。

（2）bios固件：

链接：https://pan.baidu.com/s/1NJVE4bsA9aj-scAVOBS_jQ
提取码：4sq9
